以前我們見到的主板上的CPU風扇是三根線的，一根是12V電源線，一根地線，一根風扇轉速 偵察線，風扇里面有線圈和永久的圓形磁鐵，在線圈的下面有個三條腿的霍爾元件，圓形磁 鐵固定在風扇上，一轉動就會產生電位差，霍爾就會根據這個電位差把信號傳給相對IC處理 后一般送到主板I/O，進入主板COMS，在一項PC安全設置里看到有CPU電壓和風扇轉速，這個 風扇的轉速是死的，不管你的CPU是熱還是涼，轉速都不會自己自動調整。 要實現CPU Smart Fan Function功能必須要有如下的前提條件：主板及BIOS支持；CPU風扇支持，主板的風扇接口必須4 PIN的CPU風扇接口，BIOS中必須有相關控制功能選項；而CPU風扇也必須是4PIN的且是真正具備有智能控制功能的風扇. 下面介紹下CPU Smart Fan Function功能設置： CPU Smart Fan Control：智能風扇功能的的開啟與關閉 詳細：首先開機，然后不停的按右邊小鍵盤上的Del鍵，系統會進入BIOS設置里，然后按上下方向鍵選擇PC Health Status ，其中CPU Smart Fan Control就是風扇調速，選擇enabled就是開啟調速功能；如果沒有CPU Smart Fan Control那也可能是CPU fanEQ Speed Control，總之是風扇調節的選項，一般是有Fan單詞的選項。

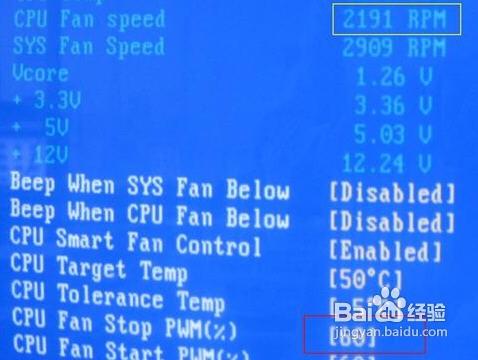

設定CPU Target Temp=50度，CPU Tolerance Temp=5度，CPU Fan Stop PWM(%)=30%；保存設定后重啟電腦再次進入BIOS中，查看“PC Health Status”信息如下：

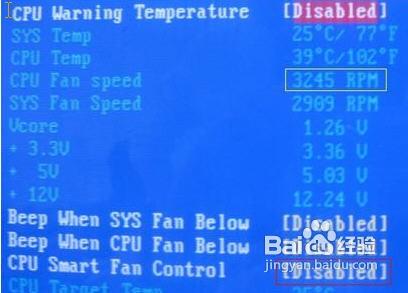

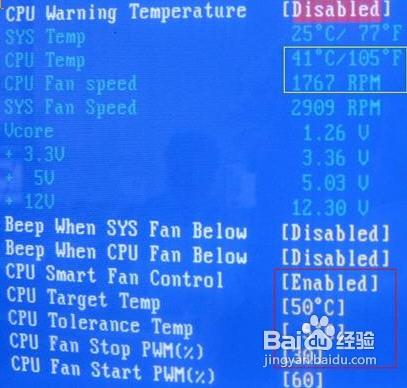

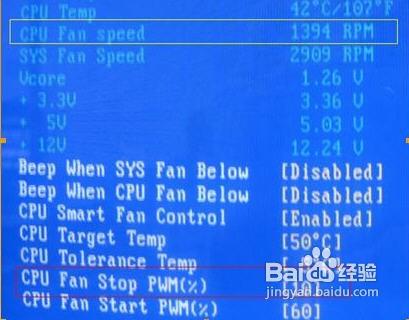

仔細觀察風扇值： 剛進去時風扇轉速較高，有2200轉左右，但過了幾分鐘后，風扇轉速已經降到了1700轉左右，因為我們設定的是30%；當然，全速的30%是1000轉左右，但因為偵測轉速和計算上會存在一些誤差，加上風扇本身原因，理論值和實際值是會有一些誤差的。但我們仍可明顯看觀察家CPU智能風扇功能已經發生了作用。 再改動一下設定：CPU Fan Stop PWM(%)=10%，保存后再進BIOS中，信息如下圖：CPU風扇轉速再下降到了1300多轉。
繼續改動設定：CPU Fan Stop PWM(%)=60%，保存后再進BIOS中，信息如下圖： CPU風扇轉速再下降到了2200轉左右。
